¿Cuáles son los tamaños más comunes de ventiladores centrífugos de corriente continua?

Si alguna vez has comprado DCsopladores centrífugos, ya sabes lo abrumador que puede resultar el tamaño. Un día estás dimensionando el escape de un baño pequeño y al siguiente el sistema de ventilación de un invernadero industrial; no existe una solución única para todos. Como proveedor de ventiladores centrífugos de CC, recibo toneladas de preguntas sobre los tamaños comunes, por qué son importantes y cuáles tienen sentido para diferentes usos. Hoy desglosaré los tamaños más populares, para qué se utilizan y cómo elegir el correcto sin perder tiempo ni dinero.

En primer lugar, aclaremos qué significa aquí "tamaño" cuando hablamos de sopladores centrífugos. No se trata solo de números aleatorios; la mayoría de las veces hace referencia al diámetro de la rueda en milímetros (mm) o pulgadas, sino que también agregamos números de voltaje, potencia y flujo de aire del motor porque el tamaño por sí solo no cuenta toda la historia. Un pequeño ventilador que funciona para una PC de escritorio podría fallar en un refrigerador y viceversa.

Comencemos con los tamaños más pequeños de ventiladores centrífugos de CC, generalmente de menos de 100 mm. Estos son los pequeños caballos de batalla para espacios reducidos. Los veo utilizados todo el tiempo en la electrónica de consumo: portátiles para juegos, refrigeración de enrutadores, pequeñas rejillas de ventilación para proyectores e incluso mini purificadores de aire. El diámetro de la rueda aquí varía entre 40 mm y 90 mm, y la mayoría funciona con voltajes de CC bajos, como 5 V o 12 V, porque no necesitan mucha energía. También tengo muchos clientes que los compran para proyectos de bricolaje, como enfriar hotends de impresoras 3D personalizados o pequeños extractores de humos de soldadura. El flujo de aire en estos es bastante bajo, generalmente entre 10 CFM (pies cúbicos por minuto) y 100 CFM, por lo que solo son buenos para espacios pequeños y cerrados. Son compactos, económicos y fáciles de integrar en espacios reducidos donde no cabe un soplador más grande.

A continuación, la gama de tamaño medio: aquí es donde se encuentran la mayoría de los sopladores centrífugos de CC de uso general, generalmente con un diámetro de rueda de entre 100 mm y 200 mm. Este es el punto óptimo para muchas aplicaciones y vendo muchas más de estas que de cualquier otro tamaño. Analicemos eso. Para sistemas HVAC pequeños y medianos, como extractores de aire de baños residenciales o unidades de aire acondicionado portátiles, se trata de sopladores de 120 mm a 150 mm. Estos empujan entre 100 CFM y 300 CFM, lo cual es perfecto para mover aire a través de conductos pequeños o enfriar bastidores de servidores que no son enormes. Si está trabajando en un espacio un poco más grande, como un vestidor pequeño o un extractor de humos de escritorio para un taller en casa, un soplador de 160 mm o 180 mm será suficiente. Todavía funcionan con 12 V o 24 V CC la mayor parte del tiempo, lo que es fácil de obtener y trabajar con ellos. Muchos de nuestros clientes en el sector automovilístico también los utilizan como refrigeración auxiliar en estaciones de carga de vehículos eléctricos o sistemas de ventilación de furgonetas pequeñas. Una cosa que señalaré sobre los sopladores de tamaño mediano: el rendimiento de su ventilador puede variar mucho según el motor. Si necesita control de velocidad variable, nuestro [Salida de motor de 115 VVentilador centrífugoMotor 0-10v Motor Blower] es una elección sólida para estos tamaños, ya que brinda un ajuste preciso del flujo de aire para diferentes necesidades.

Ahora llegamos a los tamaños más grandes, de 200 mm y superiores. Estos son los pesos pesados ​​para aplicaciones industriales y comerciales, ya que mueven mucho más aire que sus primos más pequeños. Los diámetros de las ruedas aquí van desde 200 mm hasta 500 mm+, y el flujo de aire puede alcanzar los 1000 CFM o incluso más para los modelos más grandes. ¿Dónde se acostumbran? Piense en unidades HVAC de techo para edificios de oficinas, sistemas de ventilación de almacenes, circulación de aire en invernaderos, depuradores de aire comerciales y refrigeración de grandes granjas de servidores. Por lo general, estos no funcionan con voltajes de CC bajos; la mayoría son 230 V, que es el estándar para configuraciones comerciales. Para estas unidades grandes, los motores de rotor externo son muy comunes porque proporcionan más torque sin agregar peso adicional a la rueda del ventilador, lo que ayuda con la eficiencia. Nuestra línea [Ventiladores centrífugos de 230 V con motor de rotor externo 0-10 V] está hecha exactamente para estas aplicaciones a gran escala, con motores duraderos que pueden funcionar las 24 horas del día, los 7 días de la semana sin sobrecalentarse. Otro gran caso de uso de sopladores más grandes: los deshumidificadores comerciales. Un soplador estándar de 200 mm impulsará suficiente aire para mantener seco un sótano de 1000 pies cuadrados durante los meses húmedos, mientras que un soplador de 300 mm funciona para espacios más grandes.

Espera, también debo mencionar que a veces el tamaño se confunde con otras especificaciones, comomotor CETamaño, pero esa es una pieza diferente. Por ejemplo, nuestro [Motor EC Blauberg MEC3L-72-25P 72 mm 230 V 115 W] es un soplador compacto con un motor EC, ideal para cuando necesitas un poco de potencia extra en un espacio reducido. Se trata de un excelente punto medio entre los consumidores pequeños y los grandes industriales, perfecto para aplicaciones como unidades HVAC compactas para hogares pequeños o sistemas de refrigeración móviles para camiones de comida. Y para los sopladores de tamaño mediano de 12 V CC, nuestro [Ventilador centrífugo con salida de motor de ventilador centrífugo de 12 V, 85 W y 5060 Hz] es muy popular entre proyectos móviles y fuera de la red, ya que funciona con una batería estándar de 12 V.

Una pregunta común que recibo es: ¿el tamaño equivale al flujo de aire? La respuesta corta es en su mayoría, pero no siempre. Dos sopladores con el mismo diámetro de rueda pueden empujar diferentes cantidades de aire según el diseño de la carcasa del soplador, la potencia del motor y si se trata de una hoja curvada hacia adelante o inclinada hacia atrás. Las aspas curvadas hacia adelante (que son más comunes en sopladores más pequeños) empujan más aire a velocidades más bajas, mientras que las aspas inclinadas hacia atrás son más eficientes para un flujo de aire elevado y sistemas grandes. Entonces, cuando estés dimensionando, no mires solo el diámetro de la rueda; verifica también el índice CFM, esa es la medida real de cuánto aire mueve.

Otra cosa a considerar: la presión estática. Si está empujando aire a través de conductos o filtros largos, necesita un soplador con suficiente presión estática para superar esa resistencia. Los sopladores más pequeños suelen tener una presión estática baja, por lo que funcionan mejor en recorridos cortos y rectos. Los sopladores industriales más grandes tienen una presión estática más alta, perfectos para conductos largos o múltiples puntos de ventilación. El mes pasado tuve un cliente que compró un soplador de tamaño mediano para un sistema HVAC de oficina pequeña, y no funcionó porque tenía 20 pies de conductos; tuvo que cambiarlo por uno más grande con mayor presión estática. Por eso es importante no solo dimensionar por espacio, sino también por la configuración en la que lo estás instalando.

Hablemos también de por qué los sopladores de CC son diferentes de los de CA, ya que son una gran parte de nuestra línea de productos. Los sopladores de CC funcionan con corriente continua, lo que significa que son más eficientes energéticamente, tienen un mejor control de velocidad variable y son más silenciosos que los modelos de CA comparables. Para usos residenciales, el funcionamiento silencioso es un gran punto de venta: nadie quiere un ventilador de baño ruidoso que suene como el motor de un avión. Nuestros sopladores centrífugos de CC están diseñados para funcionar sin problemas, con bajos niveles de ruido incluso a altas velocidades. Por eso son tan populares para uso doméstico, oficinas e incluso equipos médicos como concentradores de oxígeno, que necesitan un flujo de aire silencioso y confiable.

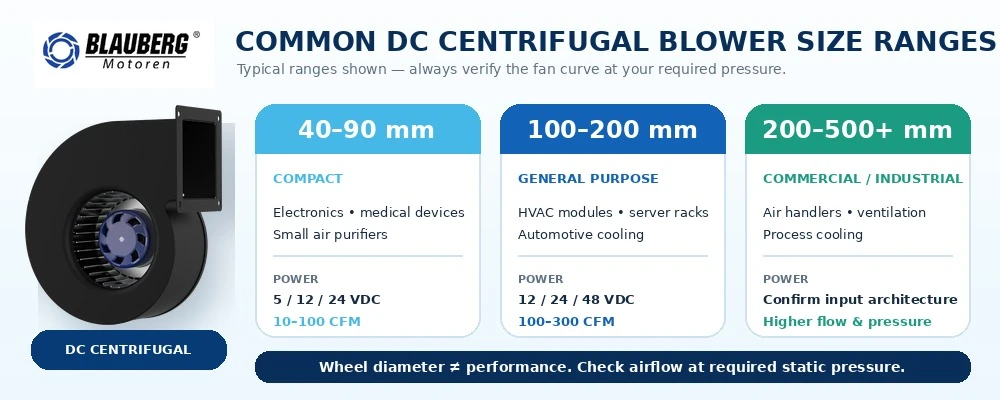

Cuando eliges un tamaño común para tu proyecto, aquí tienes una hoja de referencia rápida que les doy a todos mis clientes:

• Menos de 100 mm: componentes electrónicos pequeños, refrigeración de PC, extractores de humos pequeños, 10-100 CFM
• 100-200 mm: HVAC residencial, aire acondicionado portátil, bastidores de servidores, refrigeración auxiliar para automóviles, 100-300 CFM
• 200 mm+: HVAC comercial/industrial, ventilación de almacén, invernadero, más de 1000 CFM

Pero espera, hay excepciones. Si está trabajando en un proyecto móvil, como un sistema de ventilación para un camión de comida, un soplador de tamaño mediano de 180 mm podría ser suficiente en lugar de uno industrial enorme, especialmente si funciona con batería. Y si necesita velocidad variable para un proyecto que tiene necesidades cambiantes de flujo de aire, nuestros [Ventiladores centrífugos de 230 V con motor de rotor externo, ventilador centrífugo Ec de motor grande] tienen controles integrados que le permiten ajustar la velocidad con una señal de 0-10 V, lo cual es perfecto para sistemas HVAC que necesitan aumentar o disminuir según la temperatura.

También he aprendido a lo largo de los años que mucha gente se obsesiona con los tamaños "estándar", pero el mejor tamaño es siempre el que se adapta a su espacio y necesidades específicas. Algunos clientes vinieron buscando un soplador "estándar" de 150 mm para una tienda de cultivo personalizada y, dependiendo del tamaño de la tienda (4x4 frente a 10x10), necesitaban una clasificación de presión estática diferente. No opte simplemente por el tamaño más común: mida el tamaño de su conducto, calcule el flujo de aire requerido y verifique si necesita velocidad variable o presión estática alta.

Ahora, si está trabajando en un nuevo proyecto, actualizando un sistema de ventilación existente o simplemente necesita reemplazar un ventilador, es fácil quedarse atascado en el tamaño. Pero la buena noticia es que los tamaños comunes de ventiladores centrífugos de CC cubren casi todos los casos de uso, desde pequeños dispositivos electrónicos hasta grandes edificios comerciales. Como proveedor, estoy aquí para ayudarle a elegir el adecuado, ya sea que necesite un soplador pequeño de 40 mm para un dispositivo médico o un soplador grande de 500 mm para un almacén.

Si está cansado de adivinar qué tamaño funcionará para su aplicación, o si tiene preguntas sobre los tipos de motores, el voltaje o las especificaciones de flujo de aire, comuníquese con nosotros. Tenemos una amplia gama de tamaños comunes y opciones personalizadas para adaptarse a cualquier cosa en la que esté trabajando, y nuestro equipo puede ayudarlo a descubrir exactamente qué necesita para que su proyecto funcione sin problemas. No pierda tiempo ni dinero con el ventilador equivocado: hablemos sobre sus requisitos y encuentre el ventilador centrífugo de CC perfecto para sus necesidades.

Referencias:

1. Guía de dimensionamiento de sopladores centrífugos, Asociación Internacional de Control y Movimiento del Aire (AMCA)
2. Estándares de eficiencia de ventiladores centrífugos de CC, Departamento de Energía (DOE)
3. Directrices de aplicación de motores de la CE, Comité Europeo de Normalización Electrotécnica (CENELEC)
